ESP32-S3 ADC 连续转换(Continuous)——DMA 高速采样
ESP32-S3 ADC 连续转换(Continuous)——DMA 高速采样
本章重要 API 函数(仅 ADC Continuous 相关)
| API | 功能 | 参数说明 | 头文件 |
|---|---|---|---|
adc_continuous_new_handle() | 创建 ADC 连续转换句柄 | const adc_continuous_handle_cfg_t *hdl_config:句柄配置(帧大小、缓冲区大小)adc_continuous_handle_t *ret_handle:返回句柄 | "esp_adc/adc_continuous.h" |
adc_continuous_config() | 配置 ADC 连续转换参数 | adc_continuous_handle_t handle:句柄const adc_continuous_config_t *config:转换配置(通道数组、采样频率、格式) | "esp_adc/adc_continuous.h" |
adc_continuous_register_event_callbacks() | 注册转换完成事件回调 | adc_continuous_handle_t handle:句柄const adc_continuous_evt_cbs_t *cbs:回调结构体(on_conv_done)void *user_data:用户数据 | "esp_adc/adc_continuous.h" |
adc_continuous_start() | 启动 ADC 连续转换 | adc_continuous_handle_t handle:句柄 | "esp_adc/adc_continuous.h" |
adc_continuous_stop() | 停止 ADC 连续转换 | adc_continuous_handle_t handle:句柄 | "esp_adc/adc_continuous.h" |
adc_init() | 初始化 ADC 连续转换模式(自定义封装) | void:无参数 | "myadc.h" |
ADC 连续转换配置结构体关键字段:
| 字段 | 说明 |
|---|---|
.adc_pattern | 通道配置数组指针(adc_digi_pattern_config_t[]),每个元素含衰减、分辨率、通道号、单元号 |
.conv_mode | 转换模式:ADC_CONV_SINGLE_UNIT_1(仅ADC1)/ ADC_CONV_BOTH_UNIT |
.format | 数据输出格式:ADC_DIGI_OUTPUT_FORMAT_TYPE2(每采样4字节,自描述) |
.pattern_num | 每次扫描的通道数量(本项目=2) |
.sample_freq_hz | 总采样频率(本项目=20000Hz),多通道共享 |
TYPE2 数据格式(每采样 4 字节):
| 字节 | 内容 | 说明 |
|---|---|---|
| Byte 0 | ADC_Result[7:0] | 12bit 结果的低 8 位 |
| Byte 1 | ADC_Result[11:8](低4bit有效) | 12bit 结果的高 4 位 |
| Byte 2 | Channel_Number | 通道编号 |
| Byte 3 | Unit | ADC 单元编号 |
12bit 合成公式: adc_value = ((data[n+1] & 0x0F) << 8) | data[n]
注意:SPI、LCD 相关 API 已在前面章节讲解。
本章目录
点击条目可跳转到对应小节。
章节导航
- 本章重要 API 函数(仅 ADC Continuous 相关)
- 学习前后依赖
- 一、从 Oneshot 到 Continuous——为什么需要 DMA
- 二、运行链路树
- 三、ADC 数据帧解析(TYPE2 格式)
- 四、重点行注释
[#[myadc.c L12|myadc.c L12]][#[myadc.c L15-17|myadc.c L15-17]][#[myadc.c L25-26|myadc.c L25-26]][#[myadc.c L32-35|myadc.c L32-35]][#[myadc.c L38-42|myadc.c L38-42]][#[myadc.c L46-50|myadc.c L46-50]][#[myadc.c L55|myadc.c L55]]
- 五、整体架构
- 六、模块实现说明
- 七、文件简单注释
[#[myadc.c|myadc.c]][#[main.c|main.c]]
- 容易踩坑
- 八、关键要点总结
- Tips
学习前后依赖
| 方向 | 内容 |
|---|---|
| 前置基础 | ADC 基本概念、模拟电压范围、LCD 显示和中断/DMA 回调安全意识。 |
| 本章核心 | 掌握 ADC Continuous 连续采样、DMA 搬运、TYPE2 数据帧解析和多通道轮转。 |
| 后续承接 | 承接 13_ADC 的 Oneshot 单次采样对比,并为高速传感器数据采集打基础。 |
一、从 Oneshot 到 Continuous——为什么需要 DMA
1.1 速率瓶颈在哪
在 01_低速ADC 中,我们用 Oneshot 模式每 500ms 读一次 ADC,轻松愉快。但如果需要 20 kHz 采样率——也就是每秒 20000 次转换——Oneshot 就崩溃了:
Oneshot @ 20 kHz: CPU 每秒要调用 adc_oneshot_read() 20000 次 每次阻塞等待 ~10μs 总 CPU 占用 ≈ 200ms/s = 20% → 太高了
Continuous @ 20 kHz: DMA 每 50μs 搬一次数据(无需 CPU) CPU 只在缓冲区满时处理一次回调 总 CPU 占用 ≈ 可以忽略不计这就是两种模式的本质区别:Oneshot 的 CPU 开销与采样率成正比,Continuous 的 CPU 开销几乎恒定。

ESP32-S3 片上集成的 SAR ADC 主要参数:
| 参数 | 说明 |
|---|---|
| 分辨率 | 12 bit(可选 9~12 bit) |
| 量程 | 0 ~ 3.3 V(配合衰减配置) |
| 通道数 | ADC1/ADC2 多通道 |
| 输出格式 | ADC_DIGI_OUTPUT_FORMAT_TYPE1 / TYPE2 |
| 最高采样率 | 约 100 kHz(DMA Continuous 模式下) |
12 bit 分辨率意味着数字量范围是 0 ~ 4095,对应电压:
电压 = (ADC值 / 4095) × 3.3V1.2 DMA 的角色:CPU 的”搬运工”
DMA(Direct Memory Access,直接存储器访问)是理解 Continuous 模式的关键。它允许外设不经过 CPU 直接把数据写入内存:
没有 DMA: 有 DMA:
ADC 完成转换 ADC 完成转换 │ │ ▼ ▼ 中断 CPU DMA 直接写内存 │ │ ▼ ▼ CPU 暂停当前任务 去下一轮采样 CPU 把数据搬到内存 │ │ ▼ ▼ 缓冲区满 → 回调 CPU 恢复之前的任务 CPU 批量处理
"每转换一次,CPU 停一次" "搬完了再叫 CPU"本项目使用 Continuous 连续转换模式,ADC1 的通道 3 和通道 4 以 20 kHz 频率循环采样,结果通过 DMA 存入缓冲区,转换完成触发回调。
二、运行链路树
app_main() │ ├─ lcd_init() // 初始化 LCD 显示 │ └─ adc_init() // 初始化 ADC 连续转换 │ ├─ adc_continuous_new_handle() // 创建 ADC 连续转换句柄 │ 参数:conv_frame_size = 8 // 每帧 8 字节 │ max_store_buf_size = 1024 // 环形缓冲区 1024 字节 │ ├─ adc_continuous_config() // 配置 ADC 模式与通道 │ 参数:pattern_num = 2 // 2 个通道 │ conv_mode = ADC_CONV_SINGLE_UNIT_1 // 仅使用 ADC1 │ format = ADC_DIGI_OUTPUT_FORMAT_TYPE2 │ sample_freq_hz = 20000 // 采样频率 20 kHz │ adc_pattern[0] = {UNIT_1, CHANNEL_3, 12bit, 11dB} │ adc_pattern[1] = {UNIT_1, CHANNEL_4, 12bit, 11dB} │ ├─ adc_continuous_register_event_callbacks() // 注册事件回调 │ 参数:on_conv_done = continuous_callback │ └─ adc_continuous_start() // 启动连续转换
│ ▼ 硬件自动循环采样 DMA 搬运 conv_frame_size(8字节) 到缓冲区 │ ▼ 一帧数据准备好 continuous_callback() 被调用 │ ├─ data_value = edata->conv_frame_buffer // 取帧首地址 │ ├─ if (edata->size == 8) │ │ │ ├─ adc_value_rl = ((data_value[1] & 0x0F) << 8) | data_value[0] │ │ // 解析通道 3(RL)的 12 bit ADC 值 │ │ │ └─ adc_value_rp = ((data_value[5] & 0x0F) << 8) | data_value[4] │ // 解析通道 4(RP)的 12 bit ADC 值 │ └─ return true 表示已处理,缓冲区可释放
app_main() 主循环(500 ms 周期) │ ├─ lcd_show_num(1, 8, adc_value_rl, ...) // 显示 RL 原始 ADC 值 ├─ lcd_show_float(2, 8, adc_value_rl/4095*3.3) // 显示 RL 电压 ├─ lcd_show_num(3, 8, adc_value_rp, ...) // 显示 RP 原始 ADC 值 ├─ lcd_show_float(4, 8, adc_value_rp/4095*3.3) // 显示 RP 电压 │ └─ vTaskDelay(500) // 阻塞 500 ms三、ADC 数据帧解析(TYPE2 格式)

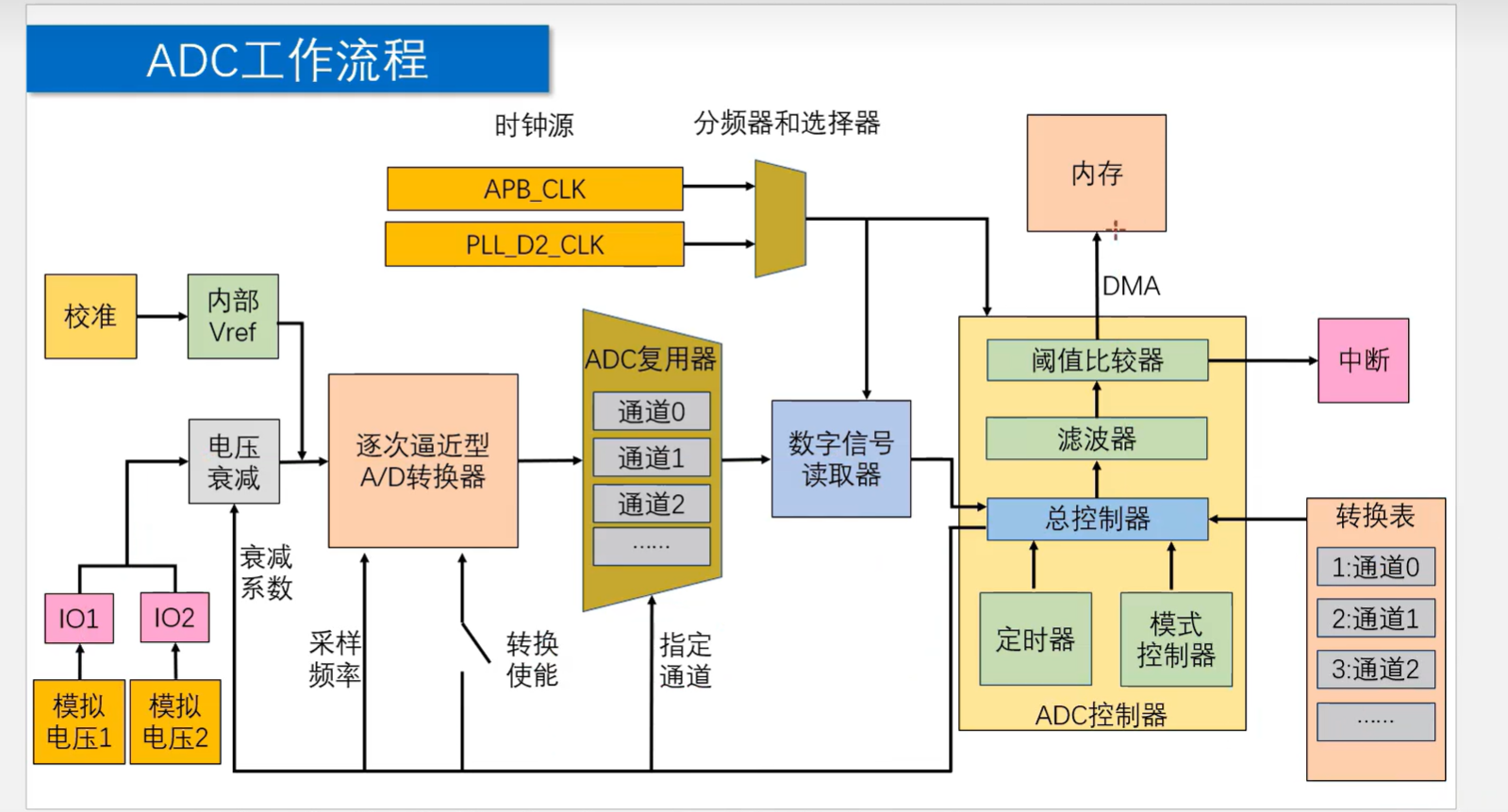

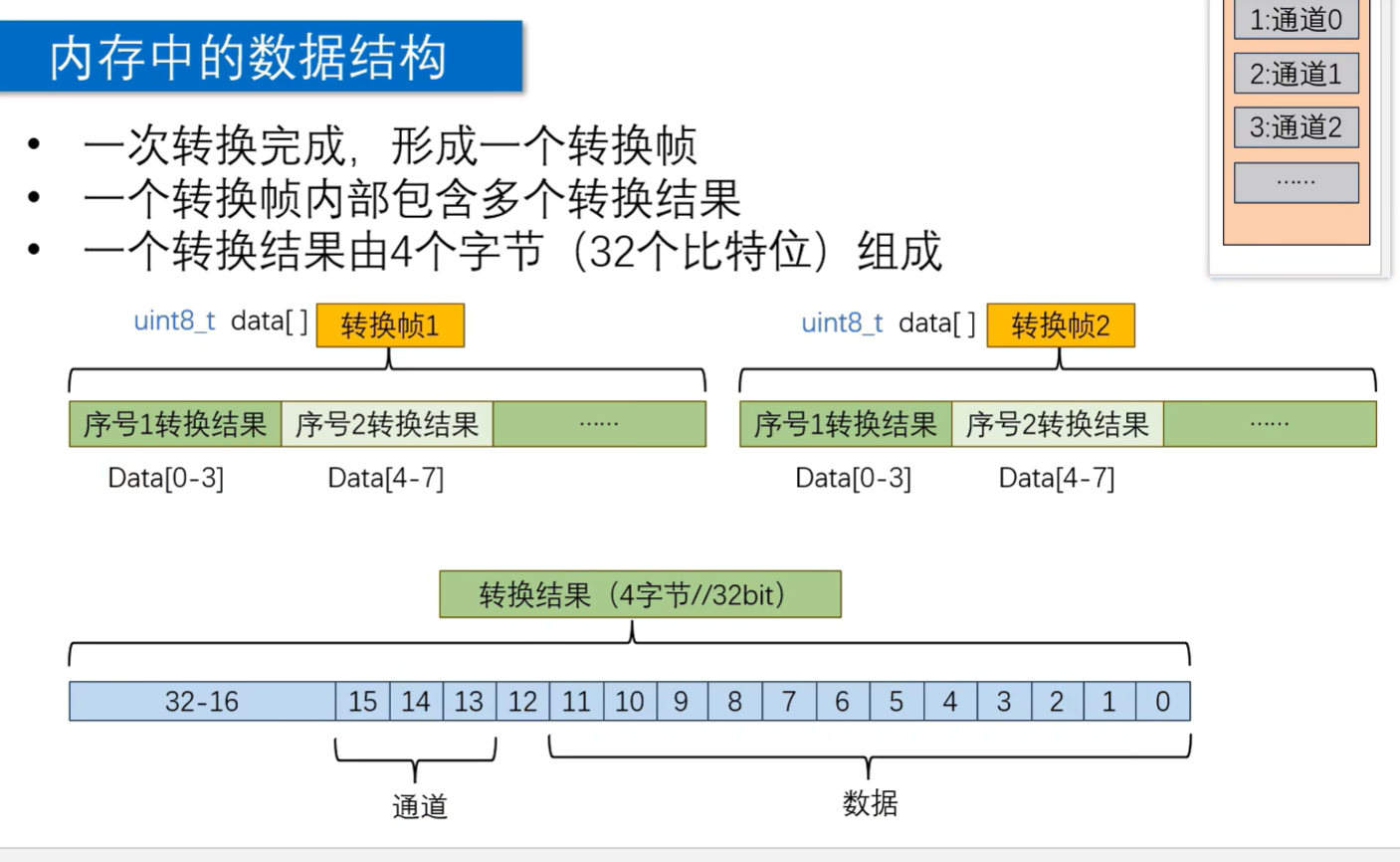

本项目配置为 ADC_DIGI_OUTPUT_FORMAT_TYPE2,其数据排布如下(每个采样结果占 4 字节):
局部图:TYPE2 双通道帧格式
一帧 8 字节 = CH3 采样 + CH4 采样
CH3 / RL:byte0 -> DATA[7:0]byte1 -> DATA[11:8]byte2 -> channel = CH3byte3 -> unit = ADC1
CH4 / RP:byte4 -> DATA[7:0]byte5 -> DATA[11:8]byte6 -> channel = CH4byte7 -> unit = ADC1单个 TYPE2 采样 = 4 字节[data low] -> [data high] -> [channel] -> [unit]帧大小 conv_frame_size = 8 正好容纳 2 个通道 × 4 字节 = 8 字节。
12 bit ADC 值的合成公式:
adc_value = ((data_value[n+1] & 0x0F) << 8) | data_value[n]data_value[n]:低 8 位data_value[n+1] & 0x0F:高 4 位(TYPE2 中 bit11~bit8 放在该字节低 4 位)
因此:
| 变量 | 对应通道 | 字节位置 |
|---|---|---|
adc_value_rl | ADC1_CHANNEL_3 | data_value[0..1] |
adc_value_rp | ADC1_CHANNEL_4 | data_value[4..5] |
TYPE1 vs TYPE2 格式对比
ESP-IDF 提供两种输出格式,本项目选择 TYPE2:
| 特性 | TYPE1 | TYPE2 |
|---|---|---|
| 每采样字节数 | 2 字节 | 4 字节 |
| 通道/单元信息 | 无(需要查表确定) | 每帧自带,自描述 |
| 数据量 | 紧凑 | 冗余但灵活 |
| 适用场景 | 单通道固定采样 | 多通道混合采样 |
TYPE1 格式(未使用)
每个采样只占 2 字节:
字节索引: 0 1 ├────────┼────────┤ │DATA[7:0]│DATA[11:8]│ │ 低8位 │ 高4位 │ └────────┴────────┘需要根据采样顺序查表确定数据来自哪个通道,代码较复杂。
TYPE2 格式(本项目使用)
每个采样占 4 字节,自带通道号和 ADC 单元信息:
字节索引: 0 1 2 3 ├────────┼────────┼────────┼────────┤ │DATA[7:0]│DATA[11:8]│ channel│ unit │ │ 低8位 │ 高4位 │ (通道号)│(ADC单元)│ └────────┴────────┴────────┴────────┘为什么选择 TYPE2
- 自描述性:每帧数据自带通道号和 ADC 单元信息,即使采样顺序变化也能正确解析
- 灵活性:支持混采 ADC1 和 ADC2 的通道(本项目只用了 ADC1)
- 调试友好:可以直接从原始数据判断来自哪个通道,便于调试

如果使用 TYPE1 格式,每个采样只占 2 字节,数据更紧凑,但需要根据采样顺序查表确定通道,代码会更复杂。
双通道不是真正”同时”采样
1. SAR ADC 硬件限制
ESP32-S3 的 ADC 是 SAR(逐次逼近寄存器)型 ADC,每个 ADC 单元(如 ADC1)内部只有一个转换核心:
总览图:ADC 单元内部路径
GPIO4(CH3) ─┐ ├─> MUX ─> SAR 核心 ─> 数字输出GPIO5(CH4) ─┘
MUX 负责快速切换通道,SAR 核心一次只转换一个通道。2. 时间复用机制
通过 MUX(多路选择器)快速切换,在很短的时间内轮流采样多个通道:
时序图:连续采样轮转
时间轴 ->
|-- CH3 --|-- CH4 --|-- CH3 --|-- CH4 --| │ │ │ │ ▼ ▼ ▼ ▼ SAR转换 SAR转换 SAR转换 SAR转换状态图:缓冲区满/读取/继续采样
连续采样 │ ▼DMA 填充 Frame Buffer │ ▼一帧满 8 字节 │ ▼on_conv_done 回调 │ ▼任务解析 TYPE2 数据 │ ▼缓冲区释放/复用 -> 继续采样在本项目配置中:
.pattern_num = 2, // 每次循环扫描 2 个通道.sample_freq_hz = 20000, // 总采样率 20 kHz- 总采样率 20 kHz:ADC1 在 1 秒内完成 20000 次转换
- 两通道共享:每个通道实际采样率约 10 kHz
- 切换时间极短:MUX 切换和 SAR 转换在硬件层面完成,微秒级
3. 帧的概念
“一帧”就是所有通道各采样一次的完整周期:
一帧时间 = 通道1转换时间 + 通道2转换时间 + MUX切换时间
本项目一帧 = CH3采样 + CH4采样 = 2次转换当一帧数据(8 字节)收集完成后,DMA 触发中断,调用 continuous_callback,此时回调中拿到的是”一组”数据,看起来像是同时采集的。
4. 为什么看起来像”同时”
虽然物理上是时序轮询,但在应用层看来像是同时的,原因:
- 速度快:20 kHz 采样率下,两次采样间隔只有约 50 μs(微秒),远小于肉眼可见的时间(毫秒级)
- 打包交付:一帧数据同时包含两个通道的结果,应用层拿到的就是”一组”数据
- DMA 自动搬运:不需要 CPU 干预通道切换,CPU 只在帧完成后处理一次
5. 真正的”同时采样”方案
如果需要真正意义上的同时采样(两个通道在同一时刻采样),需要:
| 方案 | 说明 |
|---|---|
| 使用 ADC1 + ADC2 | 两个独立的 ADC 单元可以并行采样 |
| 外接多通道 ADC | 通过 I2C/SPI 外接专业的多通道同步采样 ADC |
本项目只用了 ADC_CONV_SINGLE_UNIT_1,所以是时间复用方式。
四、重点行注释
myadc.c L12
data_value = edata->conv_frame_buffer;作用:在 on_conv_done 回调中,拿到当前已转换完成的一帧数据的缓冲区首地址。
说明:edata->conv_frame_buffer 是 DMA 填充好的原始字节数组,edata->size 表示本帧有效字节数。这里用指针直接引用,避免拷贝。
myadc.c L15-17
adc_value_rl = ((data_value[1] & 0x0F) << 8) | data_value[0];adc_value_rp = ((data_value[5] & 0x0F) << 8) | data_value[4];return true;作用:把 TYPE2 原始字节解析成两个 12 bit ADC 值。
adc_value_rl:ADC1 通道 3 的结果。adc_value_rp:ADC1 通道 4 的结果。return true:通知驱动层,应用层已消费该帧,缓冲区可以释放/复用。
myadc.c L25-26
.conv_frame_size = 8,.max_store_buf_size = 1024,| 字段 | 值 | 含义 |
|---|---|---|
conv_frame_size | 8 | 每次连续转换产生 8 字节数据(2 通道 × 4 字节/通道) |
max_store_buf_size | 1024 | DMA/驱动内部环形缓冲区最大 1024 字节,可缓存约 128 帧 |
myadc.c L32-35
.atten = ADC_ATTEN_DB_11,.bit_width = ADC_BITWIDTH_12,.channel = ADC_CHANNEL_3,.unit = ADC_UNIT_1,第一个采样通道配置:
| 字段 | 值 | 含义 |
|---|---|---|
atten | ADC_ATTEN_DB_11 | 11 dB 衰减,输入量程约 0~3.3 V |
bit_width | ADC_BITWIDTH_12 | 12 bit 分辨率(0-4095) |
channel | ADC_CHANNEL_3 | 使用 ADC1 通道 3(对应 GPIO4) |
unit | ADC_UNIT_1 | 属于 ADC1(esp32s3只有ADC1可用) |
myadc.c L38-42
.atten = ADC_ATTEN_DB_11,.bit_width = ADC_BITWIDTH_12,.channel = ADC_CHANNEL_4,.unit = ADC_UNIT_1,第二个采样通道配置:
| 字段 | 值 | 含义 |
|---|---|---|
channel | ADC_CHANNEL_4 | 使用 ADC1 通道 4(对应 GPIO5) |
| 其他 | 同上 | 衰减 11 dB、12 bit、ADC1 |
myadc.c L46-50
.adc_pattern = adc_digi_arr,.conv_mode = ADC_CONV_SINGLE_UNIT_1,.format = ADC_DIGI_OUTPUT_FORMAT_TYPE2,.pattern_num = 2,.sample_freq_hz = 20000,| 字段 | 值 | 含义 |
|---|---|---|
adc_pattern | adc_digi_arr | 指向通道配置数组 |
conv_mode | ADC_CONV_SINGLE_UNIT_1 | 只使用 ADC1 进行转换 |
format | ADC_DIGI_OUTPUT_FORMAT_TYPE2 | 使用 TYPE2 数据格式(带通道号/单元信息) |
pattern_num | 2 | 每次循环扫描 2 个通道 |
sample_freq_hz | 20000 | ADC 总采样率 20 kHz,两通道共享,即每通道约 10 kHz |
myadc.c L55
.on_conv_done = continuous_callback,作用:注册”转换完成”事件回调函数。
说明:当驱动内部累积到一帧(8 字节)数据时,会在中断/任务上下文调用 continuous_callback,把最新数据交给应用层解析。
五、整体架构
总览图:ADC 到 LCD 显示链路
ADC1 CH3/CH4 │ ▼DMA │ ▼Frame Buffer │ ▼continuous_callback() │ ▼adc_value_rl / adc_value_rp │ ▼app_main() -> LCD 显示局部图:软件层次
main/main.c │ 初始化 LCD、ADC,循环显示数值 ▼components/MYADC/myadc.c │ 封装 ADC 连续转换和回调解析 ▼ESP-IDF adc_continuous │ 配置 SAR ADC、DMA、事件回调 ▼ESP32-S3 ADC1 + DMA六、模块实现说明
6.1 MYADC 组件
文件:
myadc.hmyadc.c
头文件职责:
- 导出两个 16 bit 全局变量:
adc_value_rl、adc_value_rp,供main.c直接读取。 - 导出
adc_init()初始化函数。
源文件职责:
- 创建并配置
adc_continuous_handle。 - 配置双通道采样模式、TYPE2 输出格式、20 kHz 采样率。
- 注册
on_conv_done回调,在回调中解析 TYPE2 帧并更新全局变量。
6.2 main 模块
文件:
main.c
职责:
- 初始化 LCD 和 ADC。
- 在 LCD 上固定显示两行标签:RL、RP 的 ADC 值和电压值。
- 主循环每 500 ms 读取一次
adc_value_rl/adc_value_rp,更新显示。 - 电压换算公式:
(float)adc_value / 4095 * 3.3七、文件简单注释
myadc.c
#include "myadc.h"#include "hal/adc_types.h"#include "esp_adc/adc_continuous.h"
adc_continuous_handle_t adc_continuous_handle; // ADC 连续转换句柄uint8_t *data_value; // 当前帧缓冲区指针uint16_t adc_value_rl; // 通道 3 的 ADC 值(RL)uint16_t adc_value_rp; // 通道 4 的 ADC 值(RP)
// 转换完成回调:解析一帧 TYPE2 数据,更新两个全局 ADC 值bool continuous_callback(adc_continuous_handle_t handle, const adc_continuous_evt_data_t *edata, void *user_data){ data_value = edata->conv_frame_buffer; if (edata->size == 8) { // 组合 12 bit 数据:高 4 位在 data_value[n+1] 低 4 位,低 8 位在 data_value[n] adc_value_rl = ((data_value[1] & 0x0F) << 8) | data_value[0]; adc_value_rp = ((data_value[5] & 0x0F) << 8) | data_value[4]; return true; // 已处理该帧 } return false;}
// 初始化 ADC1 两通道连续转换void adc_init(void){ // 句柄配置:每帧 8 字节,环形缓冲区 1024 字节 adc_continuous_handle_cfg_t adc_contunuous_structure = { .conv_frame_size = 8, .max_store_buf_size = 1024, }; adc_continuous_new_handle(&adc_contunuous_structure, &adc_continuous_handle);
// 采样通道配置:ADC1 CH3、CH4,12 bit,11 dB 衰减 adc_digi_pattern_config_t adc_digi_arr[] = { { .atten = ADC_ATTEN_DB_11, .bit_width = ADC_BITWIDTH_12, .channel = ADC_CHANNEL_3, .unit = ADC_UNIT_1 }, { .atten = ADC_ATTEN_DB_11, .bit_width = ADC_BITWIDTH_12, .channel = ADC_CHANNEL_4, .unit = ADC_UNIT_1 } };
// 连续转换配置:单 ADC1、TYPE2 格式、2 通道、20 kHz adc_continuous_config_t continuous_config_structure = { .adc_pattern = adc_digi_arr, .conv_mode = ADC_CONV_SINGLE_UNIT_1, .format = ADC_DIGI_OUTPUT_FORMAT_TYPE2, .pattern_num = 2, .sample_freq_hz = 20000, }; adc_continuous_config(adc_continuous_handle, &continuous_config_structure);
// 注册转换完成回调 adc_continuous_evt_cbs_t evt_structure = { .on_conv_done = continuous_callback, }; adc_continuous_register_event_callbacks(adc_continuous_handle, &evt_structure, NULL);
// 启动连续转换 adc_continuous_start(adc_continuous_handle);}main.c
#include <stdio.h>#include "freertos/FreeRTOS.h"#include "freertos/task.h"#include "driver/gpio.h"#include "lcd.h"#include "myadc.h"
void app_main(void){ lcd_init(); // 初始化 LCD 显示 adc_init(); // 初始化 ADC 连续转换
// 在 LCD 上显示固定标签 lcd_show_string(1, 1, "adc_rl:", GREEN, BLACK); lcd_show_string(2, 1, "vol_rl:", GREEN, BLACK); lcd_show_string(3, 1, "adc_rp:", GREEN, BLACK); lcd_show_string(4, 1, "vol_rp:", GREEN, BLACK);
while (1) { // 显示 RL 的 ADC 值和换算电压 lcd_show_num(1, 8, adc_value_rl, 4, YELLOW, BLACK); lcd_show_float(2, 8, (float)adc_value_rl / 4095 * 3.3, 3, YELLOW, BLACK);
// 显示 RP 的 ADC 值和换算电压 lcd_show_num(3, 8, adc_value_rp, 4, YELLOW, BLACK); lcd_show_float(4, 8, (float)adc_value_rp / 4095 * 3.3, 3, YELLOW, BLACK);
vTaskDelay(500); // 每 500 ms 刷新一次 }}容易踩坑
| 现象 | 常见原因 | 排查方向 |
|---|---|---|
| 采样数据错位 | 未按 TYPE2 帧格式解析或通道号判断错误 | 逐字段解析 unit/channel/data,确认 conv_frame_size |
| 回调中数据失效 | DMA 帧缓冲区生命周期理解错误 | 在有效上下文内复制或立即解析数据 |
| 采样丢帧 | 处理速度慢于 DMA 填充速度 | 增大缓冲区、降低采样率或减少回调耗时 |
| 电压换算不准 | 衰减、位宽、校准方式与输入范围不匹配 | 确认 attenuation、bitwidth 和 ADC 校准曲线 |
八、关键要点总结
- 连续 ADC 通过 DMA 自动搬运数据,CPU 只在回调里解析,适合高速采样。
conv_frame_size必须匹配pattern_num × 每通道字节数。本例 2 通道 × 4 字节 = 8 字节。ADC_DIGI_OUTPUT_FORMAT_TYPE2每个采样占 4 字节,12 bit 有效值跨前两个字节,高 4 位需要& 0x0F提取。- 全局变量
adc_value_rl/rp在回调中更新,主循环读取,是典型的”生产者-消费者”模型;若对实时性要求高,建议加临界区保护。 - 电压换算默认按 3.3 V 满量程、12 bit 计算;实际精度受参考电压、衰减、PCB 噪声影响。
Tips
采样率、帧大小、缓冲区的关系
这三者是一套精密的时间-空间联动,设计不当就会丢数据:
采样率 20 kHz → 每秒 20000 次转换帧大小 8 字节 → 每帧包含 2 通道 × 4 字节每秒帧数 = 20000 / 2 = 10000 帧/秒每帧触发一次 on_conv_done 回调 → 每秒 10000 次回调!
缓冲区 1024 字节 → 可缓存 1024/8 = 128 帧缓冲区填满只需 128/10000 ≈ 12.8 ms→ 如果回调在 12.8ms 内没有处理完,数据就开始覆盖了设计准则:
max_store_buf_size≥conv_frame_size× 预期回调处理的最大帧数- 回调中只做最低限度的工作(解析数据、更新全局变量),耗时操作放到任务中
sample_freq_hz不是越高越好——选择刚好满足需求的频率,给 DMA 和 CPU 留余量
回调中的线程安全问题
continuous_callback 可能在中断上下文中执行(取决于 intr_alloc_flags 配置),这意味着:
- 不能使用
printf——printf 内部可能触发任务调度,在 ISR 中是不允许的 - 不能使用阻塞 API——
vTaskDelay、xQueueSend(阻塞版本)全都在 ISR 中无效 - 全局变量的原子性——
adc_value_rl是 16 bit 变量,ESP32-S3 是 32 位 CPU,单次写入是原子的;但如果扩展为结构体,需要加锁
本项目正确做法:回调中只做简单的位操作 + 赋值,return true 释放缓冲区。所有显示操作在 app_main() 的主循环中完成。
TYPE1 or TYPE2:选择建议
虽然本项目用 TYPE2(更灵活),但在实际项目中:
| 场景 | 推荐 |
|---|---|
| 单通道大量采集(如音频) | TYPE1——每采样 2 字节,缓冲区利用率翻倍 |
| 多通道混合采样 | TYPE2——自描述,不会错位 |
| 需要确定数据来源进行调试 | TYPE2——直接看 channel/unit 字段 |
| 对缓冲区内存敏感 | TYPE1——节省 50% 内存 |
踩坑实录
-
conv_frame_size不对导致数据错位:这是最常见的问题。TYPE2 下每采样 4 字节,2 通道 = 8 字节/帧。如果配成conv_frame_size = 4(以为 2 个 TYPE1 采样),驱动只会搬 4 字节——结果是每帧只拿到 CH3 的数据,CH4 永远读不到。 -
采样频率设置过高导致驱动 assert:ESP-IDF 内部有采样频率上限检查。如果设
sample_freq_hz = 200000(200 kHz),可能触发assert(sample_freq_hz <= max)。查看芯片数据手册确定上限。 -
return false的后果:回调返回false表示”我没处理这帧数据”,驱动会保留该帧不释放。连续返回false会导致缓冲区耗尽,后续 DMA 传输全部丢弃。确保正常路径return true。
知识衔接
- 上一章:01_低速ADC——Oneshot 模式下 CPU 主动触发每次转换。建议先理解 SAR ADC 的基本原理和衰减器概念。
- 下一站:I2C 通信(BH1750 光传感器)——一个”自带 ADC 的数字传感器”如何通过总线输出光照值。从”单片机 ADC 读模拟电压”过渡到”传感器内部集成 ADC,我只管读数字总线”。
- 高级扩展:用 Continuous ADC 采集音频数据 → 存入环形缓冲区 → 配合 I2S 或 DAC 输出,构成一个简单的音频处理链路。
